বায়ু খামারগুলির জন্য কেন্দ্রীয় পর্যবেক্ষণ সিস্টেম সমাধান

সংক্ষিপ্তসারঃপরিচ্ছন্ন শক্তির অন্যতম উৎস হিসেবে, সাম্প্রতিক বছরগুলোতে বায়ুবিদ্যুৎ কেন্দ্রগুলির ইনস্টল করা ক্ষমতা দ্রুত বৃদ্ধি পেয়েছে। বায়ুবিদ্যুৎ কেন্দ্রগুলিকে অনশোর বায়ুবিদ্যুৎ কেন্দ্র এবং অফশোর বায়ুবিদ্যুৎ কেন্দ্রগুলিতে বিভক্ত করা হয়েছে। সাধারণভাবে, বায়ুবিদ্যুৎ কেন্দ্রগুলির মধ্যে দুটি প্রধান বৈশিষ্ট্য হলঃতারা দূরবর্তী স্থানে অবস্থিত, ছড়িয়ে ছিটিয়ে থাকা ইনস্টলেশন এবং কঠোর পরিবেশে।বায়ু খামারগুলিকে একটি দূরবর্তী পর্যবেক্ষণ সিস্টেমের প্রয়োজন যাতে অপারেশন এবং রক্ষণাবেক্ষণ কর্মীদের আরও দক্ষতার সাথে বায়ু খামার পরিচালনা করতে পারে.

কীওয়ার্ডঃবায়ু খামার, কেন্দ্রীভূত পর্যবেক্ষণ ব্যবস্থা, বক্স ট্রান্সফরমার পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস

1বায়ু উদ্যানের জন্য বৈদ্যুতিক সরঞ্জাম

প্রতিটি জেনারেটরের উপরের ক্যাবিনে একটি টারবাইন জেনারেটর রয়েছে এবং সামনের প্রান্তটি একটি নিয়মিত ফ্যান ব্লেড।সিস্টেম বিভিন্ন বায়ু অবস্থার অনুযায়ী ফ্যান ব্লেডের কাত কোণ সামঞ্জস্য করতে পারেন. ফ্যান ব্লেডের সাধারণ গতি 10-15 rpm পয়েন্ট, গিয়ারবক্সের মাধ্যমে জেনারেটর চালানোর জন্য 1500 rpm গতিতে সামঞ্জস্য করা যেতে পারে।একটি শিল্প পিএলসি নিয়ন্ত্রণ এবং সম্পর্কিত তথ্য সংগ্রহের জন্য মেশিন রুমেও কনফিগার করা হয়বায়ুর গতি, বায়ুর দিক, ঘূর্ণন গতি, বিদ্যুৎ উৎপাদনের সক্রিয় শক্তি এবং প্রতিক্রিয়াশীল শক্তি এবং অন্যান্য সম্পর্কিত তথ্য পিএলসির মাধ্যমে সংগ্রহ করা হয়,এবং জেনারেটর সংগ্রহ করা তথ্য মাধ্যমে বাস্তব সময়ে নিয়ন্ত্রিত হয়স্থলভাগে, বায়ু টাওয়ারের নীচে একটি বক্স ট্রান্সফরমার ইনস্টল করা হয় যা শক্তি এবং ভৌগোলিক অবস্থার উপর নির্ভর করে বৃদ্ধি এবং ঘনিষ্ঠতার জন্য দায়ী।একাধিক বায়ু টারবাইনগুলিকে একবার বুস্ট করা হয় এবং বুস্টিং সাবস্টেশনে একত্রিত হওয়ার জন্য সমান্তরালভাবে সংযুক্ত করা হয়. গ্রিডে বিদ্যুৎ পাঠান। বায়ু পার্কের বৈদ্যুতিক তারের চিত্রটি চিত্র 1 এ দেখানো হয়েছে। ফ্যান দ্বারা নির্গত ভোল্টেজ সাধারণত 0.69kV হয়,যা বক্স ট্রান্সফরমার দ্বারা 10kV বা 35kV পর্যন্ত বাড়ানো হয়একাধিক সমান্তরাল মিলনের পরে, তারা স্টেপ-আপ সাবস্টেশনের নিম্ন-ভোল্টেজ সাইড বাসবারের সাথে সংযুক্ত হয় এবং তারপরে প্রধান ট্রান্সফরমার দ্বারা 110kV বা তার বেশি পর্যন্ত বিদ্যুৎ নেটওয়ার্কে উত্সাহিত হয়।

সমুদ্রের বায়ু শক্তির কঠোর পরিবেশের কারণে (উচ্চ আর্দ্রতা, উচ্চ লবণ ঘনত্ব) স্থল বায়ু শক্তি থেকে পৃথক,প্রাইমারি বুস্টিংয়ের জন্য ব্যবহৃত ড্রাই টাইপ ট্রান্সফরমারটি ড্রপ ভ্যানের ইঞ্জিনের কক্ষের মধ্যে সংহত করা হয়েছে, যা কেবল পুরো ইউনিটের পদচিহ্নের সমস্যা সমাধান করে না, তবে এটি ট্রান্সফরমারটিকে নিম্ন অবস্থানে ইনস্টল করার কারণে সুরক্ষার অসুবিধাও এড়ায়।

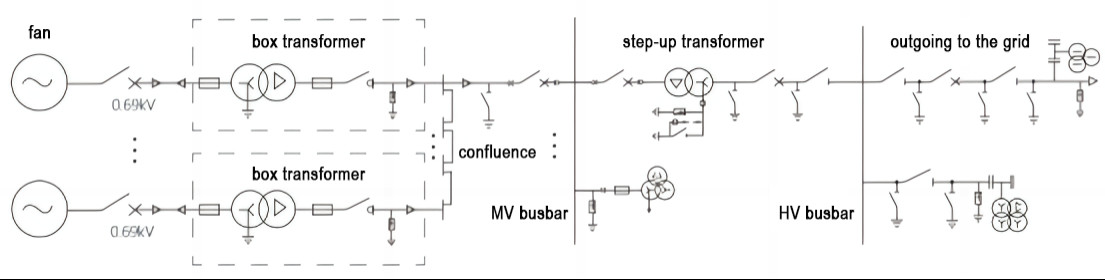

চিত্র ১ বায়ু উদ্যানের বৈদ্যুতিক তারের স্কিম্যাটিক চিত্র

2- বায়ু খামারগুলির জন্য সুরক্ষা এবং পরিমাপ এবং নিয়ন্ত্রণ সরঞ্জাম

From wind turbine power generation - booster box transformer - confluence - booster station medium voltage busbar - main transformer - booster station high voltage busbar - high voltage outlet - grid connectionবিদ্যুৎ নেটওয়ার্কে বৈদ্যুতিক সরঞ্জামগুলির একটি বড় সংখ্যা এবং প্রকার রয়েছে।এবং যেকোনো লিঙ্কের কোনো ত্রুটি বায়ু উদ্যানের স্বাভাবিক কাজকর্মকে প্রভাবিত করবেএজন্য বায়ুবিদ্যুৎ কেন্দ্রের সমস্ত লিঙ্কে সুরক্ষা, পরিমাপ ও নিয়ন্ত্রণ ব্যবস্থা স্থাপন করা প্রয়োজন।চিত্র ২ হল বায়ু উদ্যানের সুরক্ষা এবং পরিমাপ এবং নিয়ন্ত্রণ ডিভাইসগুলির কনফিগারেশনের একটি স্কিম্যাটিক চিত্র.

চিত্র 2 বায়ু খামারগুলির জন্য সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ ডিভাইসের কনফিগারেশন ডায়াগ্রাম

2.১ বক্স ট্রান্সফরমার পরিমাপ ও নিয়ন্ত্রণ ডিভাইস

অনশোর বায়ু খামারগুলিতে লাইন ক্ষতি হ্রাস করার জন্য, সাধারণত বায়ু টারবিনের পাশে একটি 0.69/35 ((10) কেভি বক্স টাইপ বুস্টার স্টেশন ইনস্টল করা হয়।বায়ু ফার্মের বায়ু টারবাইনগুলির মধ্যে দূরত্ব শত শত মিটারস্টেপ-আপ ট্রান্সফরমারগুলি খোলা মাঠে অবস্থিত এবং প্রাকৃতিক পরিবেশ তুলনামূলকভাবে কঠোর, যা ম্যানুয়াল পরিদর্শনকে কঠিন করে তোলে।বক্স-টাইপ ট্রান্সফরমারের পরিমাপ ও নিয়ন্ত্রণ ডিভাইসটি বায়ু উদ্যানের মনিটরিং সিস্টেমের মূল অংশ, যা বক্স-টাইপ ট্রান্সফরমারের বুদ্ধিমান পরিচালনা উপলব্ধি করে। বক্স-স্টেশন পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস বায়ু শক্তি বক্স-স্টেশন রক্ষা এবং দূরবর্তী পর্যবেক্ষণ করতে পারে,সম্পূর্ণরূপে "দূরবর্তী সংকেত" এর ফাংশন উপলব্ধি, টেলিমেট্রি, রিমোট কন্ট্রোল, এবং রিমোট সামঞ্জস্য", এবং বায়ু খামার অপারেশন এবং রক্ষণাবেক্ষণের দক্ষতা ব্যাপকভাবে উন্নত।

চিত্র 3 বায়ু খামার বক্স স্টেশন পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস

AM6-PWC বক্স টাইপ ট্রান্সফরমার সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস একটি ইন্টিগ্রেটেড ডিভাইস যা সুরক্ষা, পরিমাপ এবং নিয়ন্ত্রণকে একত্রিত করে।বায়ু শক্তি এবং ফোটোভোলটাইক স্টেপ-আপ ট্রান্সফরমারগুলির বিভিন্ন প্রয়োজনীয়তার জন্য যোগাযোগএর কার্যকরী কনফিগারেশন নিচের টেবিলে দেখানো হয়েছে।

2.2 নিম্ন ভোল্টেজ সাইড লাইন এবং বাসবার সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ

একাধিক বায়ু টারবাইনগুলি প্রথমবারের মতো 35 (10) কেভিতে বাড়ানো হয় এবং তারপরে স্টেপ-আপ সাবস্টেশনের নিম্ন-ভোল্টেজ সাইড বাসবারের সাথে সংযুক্ত একটি সার্কিট গঠনের জন্য সমান্তরালভাবে সংযুক্ত করা হয়। . বিস্তৃত পর্যবেক্ষণ অর্জনের জন্য, লাইনটি লাইন সুরক্ষা ডিভাইস, মাল্টি-ফাংশনাল পরিমাপ এবং নিয়ন্ত্রণ যন্ত্রপাতি, বিদ্যুতের গুণমান পর্যবেক্ষণ ডিভাইস,এবং লাইন বৈদ্যুতিক সুরক্ষা রিয়েল টাইম পর্যবেক্ষণ উপলব্ধি করার জন্য বেতার তাপমাত্রা পরিমাপ ডিভাইস, পরিমাপ এবং তাপমাত্রা, এবং নিম্ন ভোল্টেজ পাশের বাসবারগুলি আর্ক সুরক্ষা ডিভাইস দিয়ে সজ্জিত।

টেবিল ১ নিম্ন ভোল্টেজ সাইড লাইন, বাসবার সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ কনফিগারেশন

2.3 প্রধান ট্রান্সফরমার সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ

বায়ু টারবাইন শক্তি উত্পাদন নিম্ন-ভোল্টেজের পাশের বাসবার দ্বারা একত্রিত হওয়ার পরে, এটি প্রধান ট্রান্সফরমারের মাধ্যমে 110kV এ উত্সাহিত হয় এবং গ্রিডের সাথে সংযুক্ত হয়।প্রধান ট্রান্সফরমার ডিফারেনশিয়াল সুরক্ষা দিয়ে সজ্জিত করা হয়, উচ্চ ব্যাকআপ সুরক্ষা, কম ব্যাকআপ সুরক্ষা, অ-বৈদ্যুতিক সুরক্ষা, পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস, ট্রান্সফরমার তাপমাত্রা নিয়ন্ত্রণ, এবং গিয়ার ট্রান্সমিটার সুরক্ষা উপলব্ধি করতে,প্রধান ট্রান্সফরমারের পরিমাপ ও নিয়ন্ত্রণ ফাংশন, এবং কেন্দ্রীভূত গ্রুপ স্ক্রিন ইনস্টলেশন।

টেবিল ২ প্রধান ট্রান্সফরমার সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ কনফিগারেশন

2.4 উচ্চ ভোল্টেজ লাইন সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ

বায়ু উদ্যান দ্বারা উত্পাদিত বৈদ্যুতিক শক্তি দুইবার 110kV বৃদ্ধি করা হয় এবং তারপর বিদ্যুৎ গ্রিড মধ্যে অন্তর্ভুক্ত করা হয়।দূরত্ব সুরক্ষা, অ্যান্টি-ইলিং সুরক্ষা, এবং পরিমাপ এবং নিয়ন্ত্রণ ডিভাইস।

টেবিল 3 110kV লাইন সুরক্ষা পরিমাপ এবং নিয়ন্ত্রণ কনফিগারেশন

3বায়ু খামার পর্যবেক্ষণ ব্যবস্থা

বায়ুবিদ্যুৎ প্ল্যাটফর্ম মনিটরিং প্ল্যাটফর্মটি বায়ুবিদ্যুৎ প্ল্যাটফর্মের অপারেটিং স্ট্যাটাস এবং বায়ু টারবাইনগুলির রিয়েল-টাইম ডেটা পর্যবেক্ষণ, নিয়ন্ত্রণ এবং পরিচালনা করে।বায়ু উদ্যানের নির্ভরযোগ্যতা এবং অপারেশন দক্ষতা বৃদ্ধি করে, রক্ষণাবেক্ষণ খরচ কমানো, এবং বুদ্ধিমান ব্যবস্থাপনা উপলব্ধি.

বায়ু উদ্যানটি একটি তুলনামূলকভাবে বড় এলাকা জুড়ে এবং সরঞ্জামগুলি ছড়িয়ে রয়েছে। সিস্টেমের ডেটা যোগাযোগের নির্ভরযোগ্যতা এবং রিয়েল-টাইম পারফরম্যান্সের তুলনামূলকভাবে উচ্চ প্রয়োজনীয়তা রয়েছে।যদি পরিস্থিতি অনুমতি দেয়, অপটিক্যাল ফাইবার রিডন্ড্যান্ট রিং নেটওয়ার্ক ডেটা সংগ্রহ এবং যোগাযোগের জন্য ব্যবহার করা যেতে পারে, এবং এলওআরএ ওয়্যারলেস পদ্ধতিও ডেটা ট্রান্সমিশনের জন্য ব্যবহার করা যেতে পারে।

চিত্র 4 বায়ু খামার পর্যবেক্ষণ সিস্টেমের চিত্র

ড্রাফ্ট ফ্যান ইউনিট পিএলসি এবং বক্স ট্রান্সফরমার পরিমাপ এবং নিয়ন্ত্রণ ডিভাইসের ডেটা অপটিক্যাল ফাইবার রিং নেটওয়ার্কের মাধ্যমে নিয়ন্ত্রণ কক্ষে ডেটা সার্ভারে আপলোড করা হয়,এবং বুস্টার স্টেশনের ব্যাপক অটোমেশন সিস্টেমের তথ্য ইথারনেটের মাধ্যমে ডেটা সার্ভারে আপলোড করা হয়ট্রান্সমিটার, ডিসি সিস্টেম এবং অন্যান্য স্মার্ট ডিভাইসগুলি সার্ভারে ডেটা আপলোড করার জন্য যোগাযোগ ব্যবস্থাপনা মেশিনের সাথে সংযুক্ত থাকে।

3.1 বায়ু উদ্যানের পর্যবেক্ষণ

সমগ্র বায়ু খামার ড্রাফ্ট ফ্যানের মৌলিক পরামিতিগুলির ব্যাপক প্রদর্শন (বায়ুর গতি, ক্ষমতা, গতি ইত্যাদি সহ) এবং দৈনিক শক্তি উত্পাদন, মাসিক শক্তি উত্পাদন উপলব্ধি করতে পারে,বিদ্যুৎ উৎপাদনের বার্ষিক পর্যবেক্ষণ প্রস্রাব ফ্যানের অপারেটিং অবস্থা রিয়েল টাইমে পর্যবেক্ষণের জন্য সুবিধাজনক.

3.২ ক্রু পর্যবেক্ষণ

ইউনিটের প্রতিটি কন্ট্রোল মডিউলের পরামিতি এবং নিয়ন্ত্রণের অবস্থা পর্যবেক্ষণ করুন, যার মধ্যে রয়েছেঃ পিচ, জাই, গিয়ারবক্স, জেনারেটর, হাইড্রোলিক স্টেশন, ইঞ্জিন রুম, কনভার্টার, পাওয়ার গ্রিড, সুরক্ষা চেইন, টর্ক,প্রধান শ্যাফ্ট, টাওয়ার বেস, বায়ু গ্যাজ ইত্যাদি প্রতিটি মডিউলের পরামিতি, ত্রুটি এবং প্রবণতা গ্রাফের ব্যাপক প্রদর্শন উপলব্ধি করুন।

3.3 রিয়েল টাইম ডেটা প্রদর্শন

বায়ু পার্কের ড্রাফ্ট ফ্যান, সাবস্টেশন এবং অন্যান্য সরঞ্জামগুলি সেন্সর এবং পর্যবেক্ষণ সরঞ্জাম দিয়ে সজ্জিত যা অপারেটিং বৈদ্যুতিক ডেটা, তাপমাত্রা,রিয়েল টাইমে যন্ত্রপাতির কম্পন এবং অন্যান্য পরামিতি, এবং অস্বাভাবিকতার ক্ষেত্রে সময়মতো সতর্কতা দিতে হবে।

3.4 বিদ্যুৎ ব্যবস্থাপনা

সক্রিয় এবং প্রতিক্রিয়াশীল পরামিতি প্রদর্শন, the control and adjustment of active and reactive power and other functions can effectively reduce the operating costs of enterprises and provide data support for the goal of energy conservation and emission reduction.

3.5 উৎপাদন রিপোর্ট

বায়ু শক্তি, বায়ু খামার পারফরম্যান্স সূচক এবং নতুন শক্তি ইউনিটের মতো গুরুত্বপূর্ণ পরামিতিগুলির জন্য প্রদর্শন এবং রিপোর্ট রিপোর্ট ফাংশন,সময় মাত্রা অনুযায়ী প্রতিটি বায়ু খামার সরঞ্জাম অপারেশন এবং সমর্থন পরিসংখ্যান (দিন)দিন, মাস এবং বছরের ক্যোয়ারী পদ্ধতি অনুযায়ী, গুরুত্বপূর্ণ পরামিতিগুলি শ্রেণীবদ্ধ করা হয় এবং আইটেম অনুসারে গণনা করা হয় এবং রিপোর্ট তৈরি করা হয়।

3.6 পরিসংখ্যান বিশ্লেষণ

বিভিন্ন পরিসংখ্যান বিশ্লেষণ ফাংশনকে সমর্থন করা, তথ্যের সম্ভাব্য মূল্যকে পুরোপুরি কাজে লাগানো, শক্তি সঞ্চয়কারী অপ্টিমাইজেশান সমাধান প্রদান করা, পরিচালকদের জন্য সিদ্ধান্ত গ্রহণের ভিত্তি প্রদান করা,ব্যবসার ব্যবস্থাপনার স্তরকে কার্যকরভাবে উন্নত করা, এবং অবশেষে শক্তি সঞ্চয়, নির্গমন হ্রাস এবং বৈজ্ঞানিক উত্পাদন লক্ষ্য অর্জন। বিশ্লেষণ পদ্ধতি অন্তর্ভুক্তঃ ত্রুটি পরিসংখ্যান, ক্ষমতা বক্ররেখা, প্রাপ্যতা পরিসংখ্যান, বায়ু গোলাপ চিত্র,বায়ুর গতি ও শক্তির রিপোর্ট, মাসিক এবং দৈনিক ব্যবহার এবং ডাউনটাইম পরিসংখ্যান ইত্যাদি।

তথ্যসূত্র:

[1] অ্যাক্রেল এন্টারপ্রাইজ মাইক্রোগ্রিড ডিজাইন এবং অ্যাপ্লিকেশন ম্যানুয়াল। সংস্করণ ২০২২।05
