Acrel ASL100-P640/30 KNX স্মার্ট লাইটিং 640mA 30V পাওয়ার মডিউল

পণ্যের বর্ণনা

বর্ণনা

1. ওভারভিউ

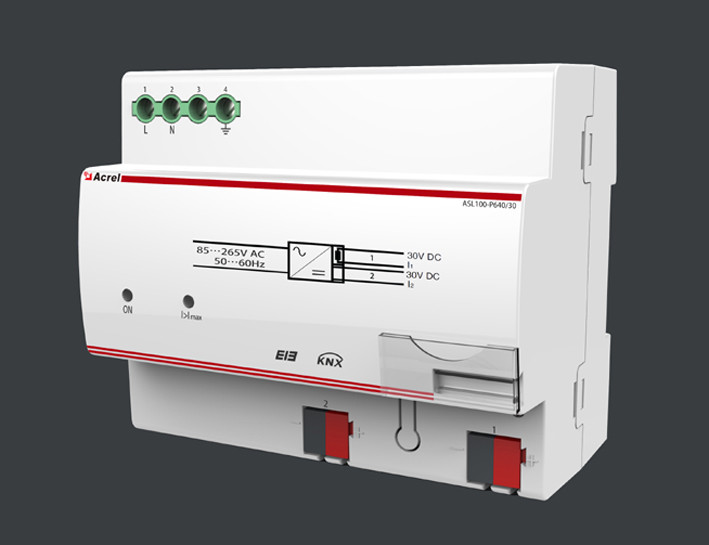

এএসএল১০০-পি৬৪০/৩০ বাস পাওয়ার মডিউল (এরপরে পাওয়ার সাপ্লাই হিসাবে উল্লেখ করা হবে) হল অ্যাক্রেল-বাস ইন্টেলিজেন্ট কন্ট্রোল সিস্টেমের উপর ভিত্তি করে একটি বাস পাওয়ার সাপ্লাই।বাস উপর সব নিয়ন্ত্রণ মডিউল শক্তি সরবরাহ মধ্যে চক্র দ্বারা শক্তি সরবরাহ সঙ্গে যুক্ত করা হয়. এই পণ্যটি এন্টারপ্রাইজ স্ট্যান্ডার্ড Q31/0114000129C032-2017 ASL100 ইন্টেলিজেন্ট লাইটিং কন্ট্রোল সিস্টেম পূরণ করে। বাসটি স্ট্যান্ডার্ড EIB তারের টার্মিনাল এবং স্ট্যান্ডার্ড KNX বাস দ্বারা সংযুক্ত।মডিউল উপর রিসেট কী টিপুন পরে, the power supply will be reset for 20s (the bus power supply is disconnected and the auxiliary power supply normally provides the power supply during reset period) and the bus and power supply are disconnected physically. যদি ব্যবহারের সময় 20 সেকেন্ডেরও বেশি সময় ধরে পাওয়ার সাপ্লাই বন্ধ করা প্রয়োজন হয় তবে পাওয়ার লাইনটি বন্ধ করা দরকার। মডিউলের এই মডেলটি 30 ভি ডিসি সহায়ক আউটপুট পাওয়ার সাপ্লাই সহ সংযুক্ত।এই সহায়ক পাওয়ার সাপ্লাই বাহ্যিক শক্তি মডিউল উপর শক্তি হতে পারেযেমন আইপি মডিউল এবং টাচ স্ক্রিন ইত্যাদি।

2স্পেসিফিকেশন এবং মডেল

3. প্রযুক্তিগত পরামিতি

4কনফিগারেশন

ইনস্টলেশন নোটঃ এই মডিউল 35mm ট্র্যাক ইনস্টলেশনের জন্য প্রযোজ্য। আপনি শুধু ট্র্যাক মধ্যে মডিউল clamping প্রয়োজন। এটা স্বাভাবিক mains সার্কিট সঙ্গে শক্তি ইনপুট শেষ সংযোগ করতে ঠিক আছে।গ্রাউন্ডিং প্রতীক তারের টার্মিনালে পর্যবেক্ষণ করা হয়তাই টার্মিনালকে পিই লাইনের সাথে সংযুক্ত করার পরামর্শ দেওয়া হচ্ছে।

মডিউলটি ইনস্টলেশনের সময় সঠিকভাবে কাজ, ইনস্টলেশন, পরীক্ষা এবং রক্ষণাবেক্ষণ করা হবে।

5. বৈদ্যুতিক তারের চিত্র

1 প্রধান ইনপুট টার্মিনাল
2 অতিরিক্ত প্রবাহের সূচক
৩ চলমান সূচক
4 ডিসি ভোল্টেজ তারের টার্মিনাল
5 রিসেট কী
6 KNX বাস টার্মিনাল (যোগাযোগ সংযুক্ত)
7 রিসেট সূচক
৮ লেবেল

6. অ্যাপ্লিকেশন গাইড

সিরিজ পাওয়ার মডিউল প্রধানত সিস্টেমের উপর শক্তি হয়। পাওয়ার সাপ্লাই ইনপুট শেষ সাধারণ নেটওয়ার্ক সার্কিট সঙ্গে সংযুক্ত করা হয়।আউটপুট শেষ KNX বাস দ্বারা সিস্টেমের সাথে অন্যান্য মডিউল সংযোগ করেপাওয়ার মডিউল একই শাখার অন্যান্য কন্ট্রোল মডিউলকে পাওয়ার দিতে পারে।

6.১ পণ্যের বৈশিষ্ট্য

পাওয়ার মডিউল সিরিজটি KNX/EIB সিস্টেমের স্ট্যান্ডার্ড পাওয়ার সাপ্লাই 640mA আউটপুট বর্তমানের সাথে। এই পাওয়ার মডিউলটি সর্বাধিক 64 টি কন্ট্রোল মডিউলকে শক্তি সরবরাহ করতে পারে এবং বাস রিসেট দিয়ে সংযুক্ত করা হয়,ওভারকরেন্ট ইঙ্গিত এবং শর্ট সার্কিট সুরক্ষাযদি একটি শাখায় দুটি পাওয়ার সাপ্লাই থাকে, তবে পাওয়ার সাপ্লাইগুলির মধ্যে বাস তারের দৈর্ঘ্য 200 মিটারের কম হবে না।

এই পাওয়ার মডিউলটি বাসকে ভোল্টেজ সরবরাহ করতে পারে, বাস সিগন্যালকে সংযুক্ত করতে পারে এবং KNX/EIB সিস্টেমের ভোল্টেজ পর্যবেক্ষণ করতে পারে।পাওয়ার সাপ্লাই অন্যান্য বাহ্যিক সুবিধা (যেমন টাচ স্ক্রিন এবং আইপি গেটওয়ে) এর জন্য ভোল্টেজ সরবরাহ করতে 30V সহায়ক ডিসি ভোল্টেজ সরবরাহ করতে পারে, ইত্যাদি) ।

6.২ পরামিতির বর্ণনা

ভুল সংযোগের কারণে ব্যক্তিগত আঘাত এড়াতে পাওয়ার মডিউলটি পুরো সিস্টেমের পাওয়ার সাপ্লাই এবং সিগন্যাল কাপলিং ইউনিট হিসাবে সাবধানে বৈদ্যুতিকভাবে সংযুক্ত করা উচিত।পাওয়ার মডিউল এবং অন্যান্য কন্ট্রোল মডিউলগুলির মধ্যে সর্বাধিক বাস ক্যাবলের দৈর্ঘ্য 350 মিটারের বেশি হতে হবে নাএকই শাখায় দুটি বিদ্যুৎ সরবরাহকারীর মধ্যে বাস তারের দৈর্ঘ্য কমপক্ষে ২০০ মিটার হতে হবে।

পাওয়ার মডিউলটি স্ট্যান্ডার্ড ইআইবি তারের টার্মিনাল এবং ইআইবি স্ট্যান্ডার্ড তারের মাধ্যমে পুরো সিস্টেমের সাথে সংযুক্ত।মডিউলের চলমান সূচকটি সাধারণত চালু থাকেযদি রিসেট করার জন্য সিস্টেমকে পাওয়ার অফ করতে হয় (অল্প সময়ের বিদ্যুৎ বিচ্ছিন্নতা), মডিউলের রিসেট বোতাম টিপুন।বাস রিসেট সময় 20s বেশী স্থায়ী হবে (কি ¢s পুনরাবৃত্তি ট্রিগার উপেক্ষা করা হয়). নিয়ন্ত্রণ মডিউল বাসে সংযুক্ত তার প্রাথমিক অবস্থায় পুনরুদ্ধার;যদি একটি কন্ট্রোল মডিউল শর্ট সার্কিট হয় বা পুরো সিস্টেমটি ব্যবহারের সময় ওভারকরেন্ট হয় এবং দীর্ঘ সময়ের জন্য পাওয়ার সাপ্লাই বন্ধ করা দরকারতারপর, মডিউল স্বয়ংক্রিয়ভাবে বাসের পাওয়ার সাপ্লাই বন্ধ করবে এবং মডিউলের ইন্ডিকেটর চালু হবে।

7. নোট

1. মডিউলটি ব্যবহারের আগে এর চেহারা ক্ষতিগ্রস্ত কিনা তা পরীক্ষা করুন। ক্ষতিগ্রস্ত হলে, ব্যবহারের সময় বৈদ্যুতিক ফুটো প্রতিরোধ এবং ব্যক্তিগত আঘাত এড়াতে খুচরা বিক্রেতাকে এটি প্রতিস্থাপন করতে বলুন।
2. বিদ্যুৎ ব্যর্থতার সাথে মডিউলটি ইনস্টল করুন। যদি মডিউলটি বিদ্যুৎ ব্যর্থতার সাথে প্রতিস্থাপন করা যায় না, দয়া করে পেশাদার কর্মীদের পরিস্থিতি অনুযায়ী অপারেশন পরিচালনা করতে বলুন।
3. ডিবাগিং করার আগে মডিউলটি বাসের সাথে সংযুক্ত করুন। এর চলমান সূচকটি স্বাভাবিক কিনা তা পরীক্ষা করুন। প্রোগ্রামিং বোতামটি পরিচালনা করুন এবং প্রোগ্রামিং সূচকটি স্বাভাবিকভাবে কাজ করে কিনা তা পরীক্ষা করুন।যদি সূচকটি অস্বাভাবিকভাবে কাজ করে, দয়া করে সংশ্লিষ্ট কর্মীদের সাথে যোগাযোগ করুন। প্রোগ্রামিং বোতামটি চালান এবং প্রোগ্রামিং সূচকটি স্বাভাবিকভাবে কাজ করে কিনা তা পর্যবেক্ষণ করুন।
4. প্যারামিটার ডাউনলোড করার আগে বাস এবং কম্পিউটার সঠিকভাবে সংযুক্ত কিনা তা নিশ্চিত করুন।
5যোগাযোগের ক্যাবল হিসেবে স্ট্যান্ডার্ড EIB twisted-pair ক্যাবল নির্বাচন করুন এবং স্ট্যান্ডার্ড KNX তারের টার্মিনাল ব্যবহার করুন।
