পণ্যের বর্ণনা

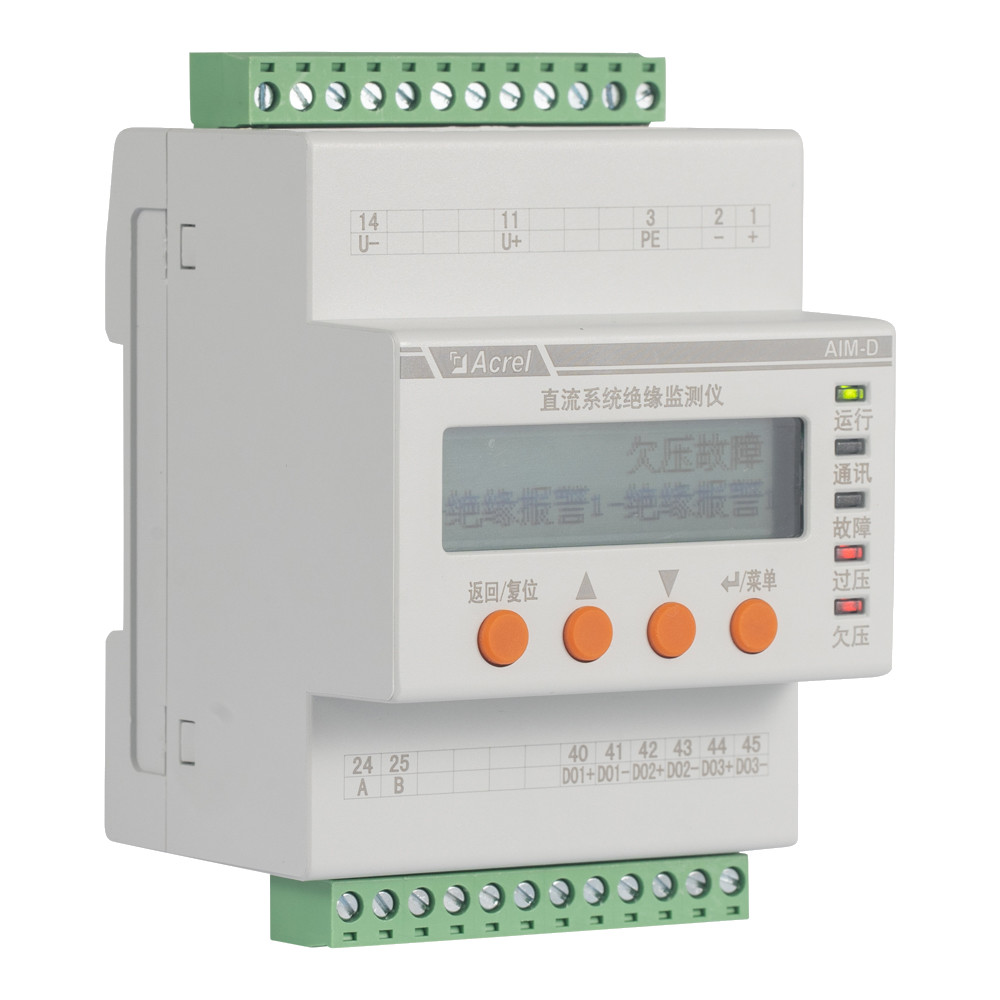

এআইএম-ডি১০০-টি সিরিজের ডিসি আইসোলেশন মনিটর

1. পরিচিতি

    শিল্পের বিকাশের সাথে সাথে, অনেক বৈদ্যুতিক সরঞ্জাম এবং উদ্ভিদ সরঞ্জামগুলি ডিসি সিস্টেম দ্বারা চালিত হয়, যার মধ্যে ভূমিহীন ইতিবাচক এবং নেতিবাচক টার্মিনাল রয়েছে।গ্রাউন্ডেড (আইটি) বিতরণ সিস্টেমের জন্য, বিদ্যুৎ সরবরাহ ব্যবস্থার নিরাপদ কাজ নিশ্চিত করার জন্য বিচ্ছিন্নতা প্রতিরোধের পর্যবেক্ষণ করা উচিত।

AIM-D100-T সিরিজের DC আইসোলেশন মনিটরটি 10 ~ 1000V DC সিস্টেমে DC গ্রাউন্ডেড সিস্টেমের ধনাত্মক এবং নেতিবাচক মেরু থেকে গ্রাউন্ড আইসোলেশন প্রতিরোধের অনলাইন পর্যবেক্ষণের জন্য প্রয়োগ করা যেতে পারে,এবং সতর্কতা বা অ্যালার্ম সংকেত পাঠান যখন বিচ্ছিন্নতা প্রতিরোধের সেট মান কম.

পণ্যটি ভারসাম্যহীন সেতু নীতির উপর ভিত্তি করে তৈরি।যা সমস্যা যে ভারসাম্যযুক্ত সেতু পজিটিভ এবং নেতিবাচক উভয় মেরুতে স্থল ত্রুটি আছে যখন বিচ্ছিন্নতা প্রতিরোধের সনাক্ত করতে পারবেন না এড়াতে.

পণ্যটি ডিসি সিস্টেমে প্রয়োগ করা যেতে পারে যেমন বিদ্যুৎ কেন্দ্র এবং সাবস্টেশনগুলির ডিসি প্যানেল, বৈদ্যুতিক যানবাহনের চার্জিং ডিভাইস, ইউপিএস পাওয়ার সাপ্লাই সিস্টেম, ফোটোভোলটাইক ডিসি সিস্টেম,শক্তি সঞ্চয় ব্যবস্থা এবং অন্যান্য DC বিদ্যুৎ নেটওয়ার্ক.

2. মডেল বর্ণনা

3. প্রযুক্তিগত পরামিতি

4কার্যকরী বৈশিষ্ট্য

• প্রতিরোধের পর্যবেক্ষণঃ পণ্যটি স্থল থেকে DC সিস্টেমের ধনাত্মক এবং নেতিবাচক মেরুগুলির অন্তরক প্রতিরোধের পর্যবেক্ষণ করতে পারে।যখন আইসোলেশন প্রতিরোধের সেট সতর্কতা এবং অ্যালার্ম মান কম হয়, এটি সতর্কতা এবং অ্যালার্ম সংকেত পাঠাতে পারে।
• ভোল্টেজ মনিটরিং। পণ্যটি ডিসি সিস্টেমের ধনাত্মক এবং নেতিবাচক মেরুগুলির মধ্যে ভোল্টেজ এবং স্থল সম্পর্কিত ধনাত্মক এবং নেতিবাচক মেরুগুলির মধ্যে ভোল্টেজ পর্যবেক্ষণ করতে পারে।
• ওভার-ভোল্টেজ এবং আন্ডার-ভোল্টেজ অ্যালার্ম ফাংশন। পণ্যটি ডিসি সিস্টেমের ভোল্টেজ ফ্লাকুয়েশন পর্যবেক্ষণ করতে পারে, যখন ওভারভোল্টেজ বা আন্ডারভোল্টেজ থাকে, তখন এটি সময়মতো একটি অ্যালার্ম সংকেত জারি করতে পারে।
• প্রারম্ভিক সতর্কতা অ্যালার্ম ফাংশন. পণ্য স্বাধীনভাবে নিয়মিত সেট মান দুটি গ্রুপ আছে, আপনি সতর্কতা মান এবং অ্যালার্ম মান সেট করতে পারেন।
• এলইডি ইঙ্গিত ফাংশন। পণ্য প্যানেলে অপারেশন, যোগাযোগ এবং ত্রুটি, ওভার-ভোল্টেজ, নিম্ন-ভোল্টেজ এলইডি নির্দেশক রয়েছে, যা পণ্যের অবস্থা প্রদর্শন করতে পারে।
• এলসিডি ডিসপ্লে ফাংশন। পণ্যটি 128 * 32 ডট ম্যাট্রিক্স তরল স্ফটিক প্রদর্শন গ্রহণ করে, যা পরামিতি তথ্য প্রদর্শন করতে পারে।
• রিলে আউটপুট ফাংশন। পণ্যটিতে 3-চ্যানেল রিলে আউটপুট রয়েছে, যা সাধারণত খোলা বা সাধারণত বন্ধ মোড হিসাবে নির্বাচন করা যেতে পারে।
• ইভেন্ট রেকর্ড ফাংশন। পণ্যটি অ্যালার্মের সময় এবং ত্রুটির ধরণ রেকর্ড করতে পারে, যা কর্মীদের সমস্যা সমাধানের জন্য সুবিধাজনক।
• যোগাযোগ নেটওয়ার্ক ফাংশন। পণ্যটি 1 RS485 ইন্টারফেস আছে এবং Modbus-RTU প্রোটোকল গ্রহণ করে, যা ডেটা ইন্টারঅ্যাকশনের জন্য ব্যবহার করা যেতে পারে।
• রেল মাউন্ট। পণ্যটি স্ট্যান্ডার্ড 35 মিমি রেল মাউন্ট গ্রহণ করে।
• প্লাগ-ইন টার্মিনাল। পণ্যটি প্লাগ-ইন টার্মিনাল তারের গ্রহণ করে, যা তারের এবং ইনস্টলেশনের জন্য সুবিধাজনক।

মাত্রা

প্যানেলের বর্ণনা

ইনস্টলেশন

ওয়্যারিং
