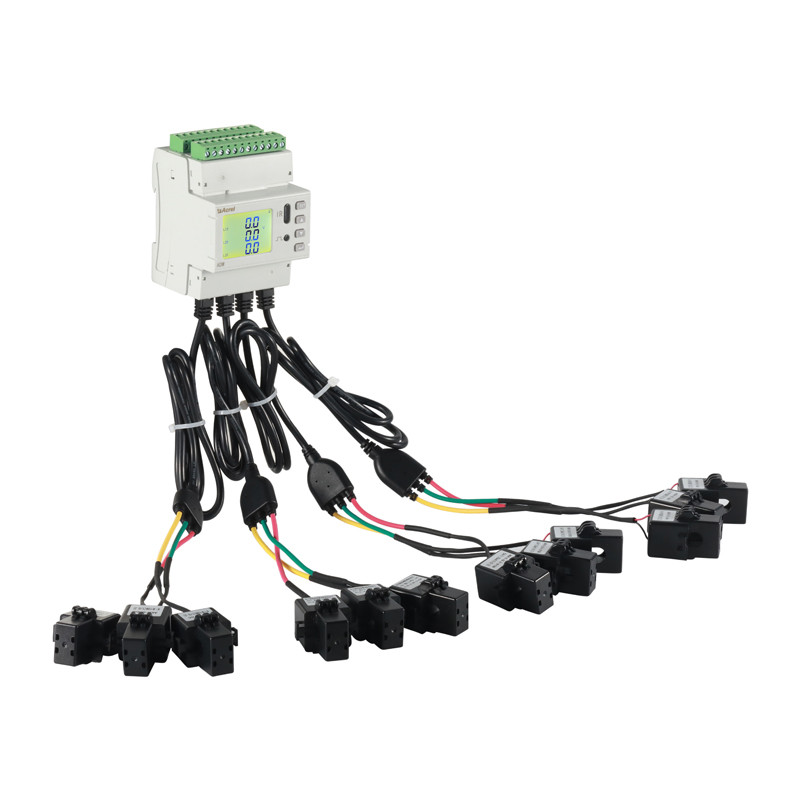

Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot

ন্যূনতম চাহিদার পরিমাণ : ১ পিসি প্যাকেজিং বিবরণ : কার্টুন
ডেলিভারি সময় : 2-3 কাজের দিন পরিশোধের শর্ত : টি/টি
যোগানের ক্ষমতা : 5000 পিসি/দিন
উৎপত্তি স্থল: চীন পরিচিতিমুলক নাম: Acrel
সাক্ষ্যদান: CE মডেল নম্বার: ADW210-D16-4S

বিস্তারিত তথ্য

প্রকার: মাল্টি সার্কিট শক্তি মিটার যোগাযোগ: RS485
ইনস্টলেশন: DIN রেল ইনস্টলেশন সার্টিফিকেট: সিই
স্ট্যান্ডার্ড: IEC62052-11/IEC62053-21
লক্ষণীয় করা:

৩ ফেজ ওয়্যারলেস এনার্জি মিটার আইওটি

,

মাল্টি চ্যানেল ওয়্যারলেস এনার্জি মিটার আইওটি

,

iot ওয়্যারলেস এনার্জি মিটার

পণ্যের বর্ণনা

ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার

সাধারণঃ



 ADW2XX রেল টাইপ মাল্টি সার্কিট পাওয়ার মিটারগুলি মূলত একাধিক তিন-ফেজ সার্কিটের সম্পূর্ণ বৈদ্যুতিক পরামিতিগুলি পরিমাপ করতে ব্যবহৃত হয়।তারা একই সময়ে চারটি তিন-ফেজ সার্কিট পর্যন্ত বর্তমান ইনপুট সংযোগ করা যেতে পারেএটি ভোল্টেজ এবং বর্তমান, ক্ষমতা, পাওয়ার ফ্যাক্টর, ফেজ কোণ, ভারসাম্যহীনতা, হারমোনিক এবং অন্যান্য পরামিতিগুলি পরিমাপ করতে পারে।



প্রধান বৈশিষ্ট্যঃ

  • মনিটরিং: ৪ টি পর্যন্ত থ্রি-ফেজ সার্কিট বা ১২ টি পর্যন্ত সিঙ্গল ফেজ সার্কিট।
  • নামমাত্র ভোল্টেজঃ এসি 3x220V/380V;
  • নামমাত্র স্রোতঃ ৫ এ, ১০০ এ, ৪০০ এ বা ৬০০ এ এসি (বাহ্যিক সিটি সহ);
  • যোগাযোগঃ RS485 (MODBUS-RTU);
  • এলসিডি ডিসপ্লে
  • স্ট্যান্ডার্ড এবং সার্টিফিকেটঃ সিই;

কার্যাবলী


Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 0

প্রযুক্তিগত পরামিতি




1মডেলের প্রধান কাজ:



সহায়ক শক্তি এসি/ডিসি ৮৫/২৬৫ ভোল্ট; খরচ≤১০ ভিএ;
ইনপুট ঘনত্ব ৪৫-৬৫ হার্জ;
ভোল্টেজ এসি 3×220V/380V; ওভারলোডঃ 1.2 বারনামমাত্র মান (ধারাবাহিক);
নামমাত্র মানের 2 গুণ / 1s
খরচঃ ≤ 0.5VA;
বর্তমান এসি ৫এ,১০০এ,৪০০এ,৬০০এ; ((বাহ্যিক খোলার ট্রান্সফরমার);
অতিরিক্ত লোডঃ নামমাত্র মানের ১.২ গুণ (অবিচ্ছিন্ন); নামমাত্র মানের ১০ গুণ / ১ সেকেন্ড;
খরচঃ ≤ 0.5VA
পরিমাপের নির্ভুলতা

ফ্রিকোয়েন্সি ০.০৫ হার্জ;

ভোল্টেজ, বর্তমানঃ 0.5 স্তর;

সক্রিয় বৈদ্যুতিক শক্তিঃ স্তর ১;

প্রতিক্রিয়াশীল বৈদ্যুতিক শক্তিঃ স্তর ২;

২-৩১তম বার হারমোনিক নির্ভুলতাঃ ± ১%

বৈশিষ্ট্য পালস আউটপুট আউটপুট মোডঃ ওপটোক্যাপলার পলস খোলা সংগ্রাহক সহ;
যোগাযোগ RS485, Modbus-RTU; Baud রেট 1200 ¢ 38400;
পরিবর্তন ইনপুট শুষ্ক যোগাযোগ ইনপুট,ইন-বিল্ট পাওয়ার সাপ্লাই;
আউটপুট আউটপুট মোডঃ রিলে স্বাভাবিকভাবে খোলা যোগাযোগ আউটপুট; যোগাযোগ রেটিংঃ এসি 250V/3A ডিসি 30V/3A;
রূপরেখা L*W*H(মিমি) ৭২*৯৭.৭*৭১5
পরিবেশ কাজের তাপমাত্রা -১০°সি~+৪৫°সি
সংরক্ষণের তাপমাত্রা -৪০°সি~+৭০°সি
আপেক্ষিক আর্দ্রতা ৯৫% কোন ঘনীভবন নেই
উচ্চতা ২৫০০ মিটার



2সম্প্রসারিত মডেল ফাংশনঃ



সুইচ মডিউল পাওয়ার সাপ্লাই RJ45 ইন্টারফেস, DC 12V, শক্তি খরচ ≤1W;
যোগাযোগ RJ45 ইন্টারফেস, Modbus-RTU প্রোটোকল; (প্রধান শরীরের সাথে যোগাযোগ)
স্যুইচ ইনপুট শুষ্ক যোগাযোগ ইনপুট, অন্তর্নির্মিত শক্তি সরবরাহ;
স্যুইচ আউটপুট

আউটপুট মোডঃ স্বাভাবিকভাবে খোলা যোগাযোগ আউটপুট রিলে;

যোগাযোগ ক্ষমতাঃ এসি 250V/3A DC 30V/3A;

তাপমাত্রা পরিমাপের ফুটো মডিউল পাওয়ার সাপ্লাই RJ45 ইন্টারফেস, DC 12V, শক্তি খরচ ≤1W;
যোগাযোগ RJ45 ইন্টারফেস, Modbus-RTU প্রোটোকল; (প্রধান শরীরের সাথে যোগাযোগ)
তাপমাত্রা পরিমাপ স্ট্যান্ডার্ড এনটিসি তাপমাত্রা সেন্সর, পরিমাপ পরিসীমা -20 ~ 100°C;
ফুটো পরিমাপ অবশিষ্ট বর্তমান ট্রান্সফরমার সংযুক্ত, পরিমাপ পরিসীমা 10 ~ 3000 mA;
পরিমাপের নির্ভুলতা তাপমাত্রা ±2°C, ফুটো স্তর ১;





মাত্রা






Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 1





Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 2



সামনের প্যানেল


Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 3





গাইড রেল ইনস্টলেশন






Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 4



ওয়্যারিং


Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 5

৩পি৪ডব্লিউ

Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 6

৩পি৩ডব্লিউ



ঐচ্ছিক মডিউল






Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 7

বাহ্যিক মডিউল (এমটিএল)

12 বাহ্যিক এনটিসি তাপমাত্রা পরিমাপ

4 চ্যানেল অবশিষ্ট বর্তমান পরিমাপ



Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 8

বাহ্যিক ওয়্যারলেসমডিউল ((AWT100)

ডাউনলিঙ্ক আরএস ৪৮৫; আপলিংক ৪জি, ২জি, এনবি, লরা, লরাওয়ান, ইথারনেট, ওয়াইফাই, জিপিএস, প্রোফিবাস

Acrel ADW210-D16-4S মাল্টি চ্যানেল 3 ফেজ ওয়্যারলেস এনার্জি মিটার Iot 9

বাহ্যিক মডিউল (MK)

12 টি চ্যানেল ডিআই + 4 টি চ্যানেল ডিও
