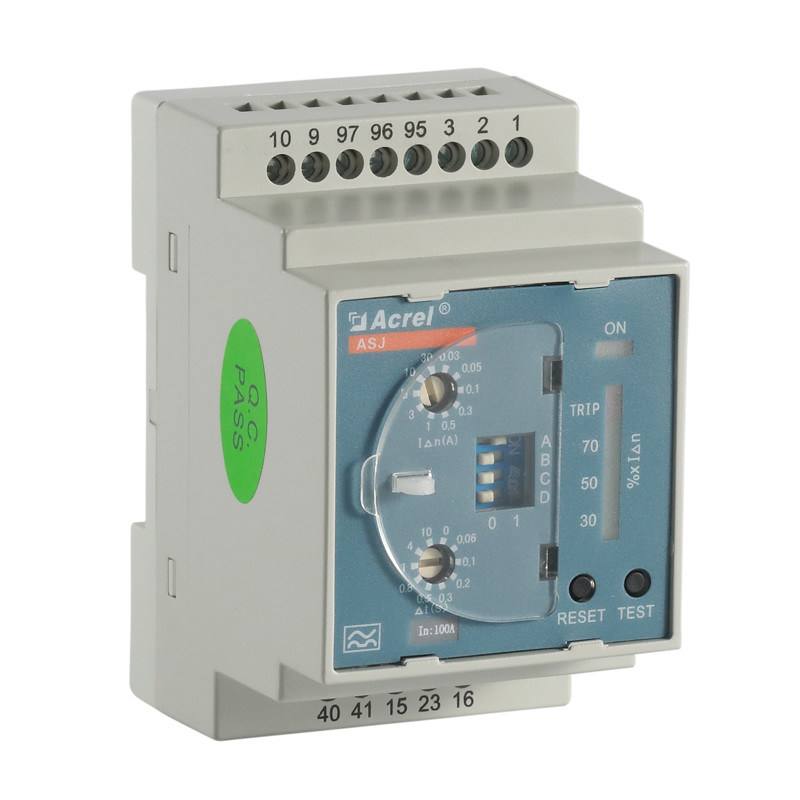

অ্যাক্রেল এএসজে১০-এলডি১এ জমিন ফুটো রিলে ডিন রেল ৩৫ মিমি

পণ্যের বর্ণনা

ASJ সিরিজের অ্যাকশন রিলে, যা আফটার-কারেন্ট, লো-ভোল্টেজ সার্কিট ব্রেকার বা লো-ভোল্টেজ কন্টাক্টরের সাথে মিলিত হয়ে একটি সম্মিলিত আফটার-কারেন্ট প্রোডাকশন ডিভাইস তৈরি করতে পারে। এটি প্রধানত TT এবং TN সিস্টেমের ডিস্ট্রিবিউটিং সার্কিটে ব্যবহৃত হয়, যেখানে অল্টারনেটিং কারেন্ট 50Hz এবং রেট করা ভোল্টেজ 400V বা তার নিচে থাকে। ASJ সিরিজের অ্যাকশন রিলে আফটার-কারেন্টের জন্য বৈদ্যুতিক সার্কিটের আর্থ ফল্ট সুরক্ষায় ব্যবহৃত হয়, যাতে গ্রাউন্ড ফল্ট কারেন্টের কারণে বৈদ্যুতিক সরঞ্জামের ক্ষতি এবং আগুন লাগার দুর্ঘটনা প্রতিরোধ করা যায়। এছাড়াও, এটি বৈদ্যুতিক শকের ঝুঁকি থেকে পরোক্ষ যোগাযোগের সুরক্ষা প্রদান করতে পারে।

প্যারামিটার:

মাত্রা:

ওয়্যারিং:

নেটওয়ার্ক:

প্রয়োগ:

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী:

প্রশ্ন: একটি রেসিডিউয়াল কারেন্ট ট্রান্সফরমারের মধ্য দিয়ে কতগুলি তার পাস করা যেতে পারে?

আমি কি শুধু একটি ফায়ারওয়্যার লাগাতে পারি? আমি কি শুধু সেন্সরের মধ্য দিয়ে A, B, C এর ফায়ারওয়্যার পাস করতে পারি?

উত্তর: একটি তিন-ফেজ চার-তারের সিস্টেমে, 4টি তার ব্যবহার করা উচিত। আপনি কেবল একটি ফায়ারওয়্যার পাস করতে পারবেন না,

এবং A, B, C, N সবই রেসিডিউয়াল কারেন্ট ট্রান্সফরমারের মধ্য দিয়ে পাস করা উচিত। সাইটের তারের ব্যাস এবং রেট করা কারেন্ট অনুযায়ী একটি উপযুক্ত ট্রান্সফরমার নির্বাচন করা উচিত।

প্রশ্ন: তিন-ফেজ এবং চার-তারের তার খুব মোটা। প্রতিটি ফেজের জন্য একটি পরিমাপ সেন্সর লাগানো যেতে পারে, এবং চারটি সেন্সরের সেকেন্ডারি ছোট ছিদ্রযুক্ত তারের মধ্য দিয়ে পাস করা যেতে পারে। তারপর রেসিডিউয়াল কারেন্ট রিলে সংযোগ করুন?

উত্তর: সুপারিশ করা হয় না। এই পরিকল্পনায়, উচ্চ-ক্ষমতা এবং উচ্চ-ফ্রিকোয়েন্সি সরঞ্জামের শুরুর মুহূর্তে,

তিন-ফেজ চার-তারের পরিমাপ ট্রান্সফরমারের আউটপুট কারেন্টের ভেক্টর যোগ শূন্য নয় (সরাসরি পরিমাপ করা হয় 0), যা সহজেই ত্রুটি এবং ট্রিপিংয়ের কারণ হতে পারে।

প্রশ্ন: সংস্কার প্রকল্পে কি ওপেন-টাইপ রেসিডিউয়াল কারেন্ট ট্রান্সফরমার ব্যবহার করা যেতে পারে?

উত্তর: পুনর্গঠন প্রকল্পের জন্য, যদি লাইনের তারের ব্যাস 100mm এর কম হয়, তবে ওপেন-টাইপ রেসিডিউয়াল কারেন্ট ট্রান্সফরমার ব্যবহার করা যেতে পারে। এই অ্যাপারচারের চেয়ে বড় ওপেন-টাইপ রেসিডিউয়াল কারেন্ট ট্রান্সফরমার ব্যবহার করার সুপারিশ করা হয় না, কারণ বড় অ্যাপারচার সেন্সরের পরিমাপ নির্ভুলতা দুর্বল।

প্রশ্ন: পাওয়ার অন করার সাথে সাথেই রেসিডিউয়াল কারেন্ট রিলে কেন কাজ করে?

উত্তর: একটি কারণ হতে পারে ওয়্যারিং ত্রুটি; অন্যটি হতে পারে ভুল পণ্য নির্বাচন।

প্রশ্ন: ASJ রেসিডিউয়াল কারেন্ট রিলে পাওয়ার-অফ করার পর, ব্রেকার ট্রিপ-আউট হবে। এই ঘটনার কারণ কী?

উত্তর: এই ঘটনাটি হল যে ব্রেকার সুরক্ষিত পাওয়ার সাপ্লাই বন্ধ করার পর ট্রিপ-আউট হবে; অন্যটি হল ডুয়াল পাওয়ার সুইচিংয়ের সময় লাইনকে রক্ষা করা।

ASJ সিরিজের রেসিডিউয়াল কারেন্ট রিলে হল সেই ধরণের যা সহায়ক পাওয়ার ব্যর্থ হলে স্বয়ংক্রিয়ভাবে পুনরুদ্ধার এবং রিসেট হয়। উপরের উল্লিখিত শর্তাবলী অনুসারে, যন্ত্রটি সেই ধরণের হিসাবে নির্বাচন করা যেতে পারে যা পাওয়ার ব্যর্থ হলে স্বয়ংক্রিয়ভাবে কাজ করে না।

প্রশ্ন: প্যানেলে In:100A মানে কী? এটি কি সরানো যেতে পারে?

উত্তর: In মানে রেট করা কারেন্ট এবং এটি সরানো যাবে না। এটি GB/T 22387-2016 এর 4.2.2.2 এবং 5.1 এ স্পষ্টভাবে উল্লেখ করা আছে, প্যানেলে রেট করা কারেন্ট বা রেসিডিউয়াল কারেন্ট ট্রান্সফরমারের ছিদ্রের আকার চিহ্নিত করা প্রয়োজন।
