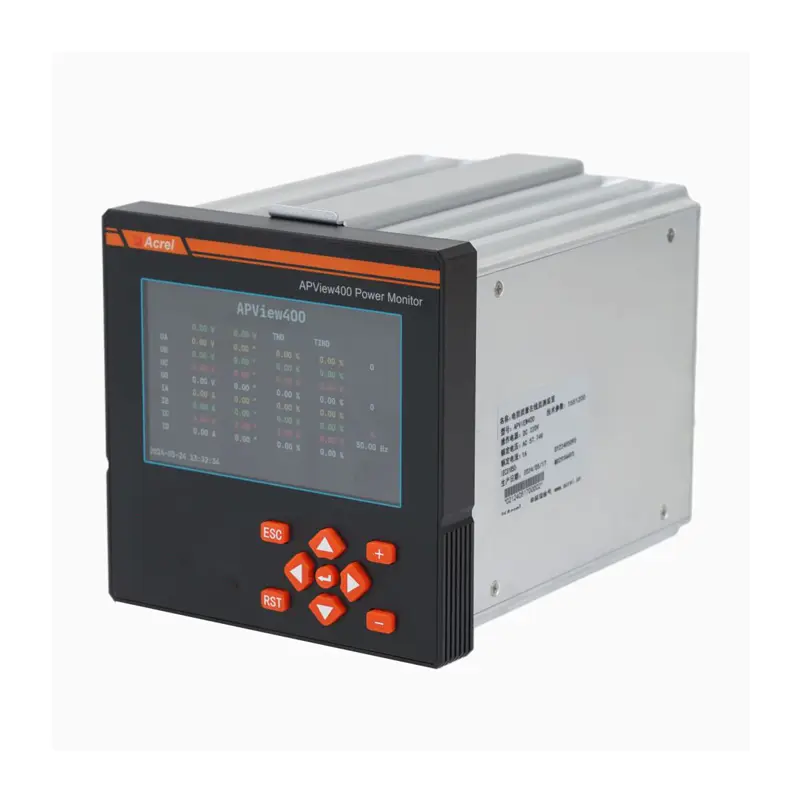

APView400 ক্লাস A সার্টিফাইড পাওয়ার কোয়ালিটি অ্যানালাইজার

পণ্যের বর্ণনা

বর্ণনা

• Acrel APView400 পাওয়ার কোয়ালিটি অ্যানালাইজার হল PQM সিস্টেমের জন্য একটি পেশাদার পাওয়ার-কোয়ালিটি মনিটরিং ডিভাইস। এটি IEC61000-4-30 Ed3 ক্লাস A এবং IEC60253-22 ক্লাস 0.2S মান মেনে চলে। ডিস্টার্বেন্স ওয়েভফর্ম রেকর্ডিং এবং ডিস্টার্বেন্স ডিরেকশন ডিটেকশনের মতো উন্নত ফাংশনগুলির সাথে, এটি 2000 টিরও বেশি ওয়েভফর্ম এবং 5000 সিকোয়েন্স অফ ইভেন্টস (SOE) রেকর্ড করতে পারে। এটিতে উচ্চ-নির্ভুল পরিমাপ, একটি উচ্চ-পারফরম্যান্স মাল্টি-কোর প্ল্যাটফর্ম এবং একটি এমবেডেড অপারেটিং সিস্টেমও রয়েছে। ডিভাইসটি 35kV পর্যন্ত পাওয়ার-সাপ্লাই সিস্টেমের জন্য উপযুক্ত এবং সেমিকন্ডাক্টর, পেট্রোকেমিক্যাল, স্টিল, হাসপাতাল, ডেটা সেন্টার এবং পরিবহনের মতো শিল্পগুলিতে ব্যাপকভাবে ব্যবহৃত হয়। এটি Modbus-RTU, Modbus-TCP এবং IEC61850 MMS-এর মতো বিভিন্ন যোগাযোগ প্রোটোকলও সমর্থন করে, যা এটিকে পাওয়ার-কোয়ালিটি মনিটরিংয়ের জন্য একটি ব্যাপক সমাধান করে তোলে।

  স্পেসিফিকেশন

  ---

  প্রযুক্তিগত প্যারামিটার	মান
  রেটেড মান	এসি ভোল্টেজ: এসি/ডিসি 220V, এসি/ডিসি 110V ≤384VA ডিসি 48V
  	এসি কারেন্ট: এসি 1A, 5A;
  ওভারলোড ক্ষমতা	1.2In, অবিচ্ছিন্ন কাজ
  	20 বার 1 সেকেন্ডের জন্য
  পাওয়ার সাপ্লাই	রেটেড: এসি/ডিসি 220, এসি/ডিসি 110V অথবা ডিসি 48V
  	অনুমোদিত বিচ্যুতি: -20%-+20%
  	পাওয়ার খরচ: ≤15W
  পাওয়ার কনসাম্পশন	≤0.5VA (একক ফেজ)
  পরিমাপের পরিসীমা	0-1.2In
  ডিজিটাল আউটপুট	যান্ত্রিক পরিষেবা জীবন: ≥10000 আউটপুট মোড:
  	প্যাসিভ কন্টাক্ট সুইচিং ক্ষমতা: ≤4000W
  	অথবা ≤384VA অন-স্টেট
  	কারেন্ট: ≥16A(AC250V/DC24V) অবিচ্ছিন্ন মোডে; ≥30A স্বল্প সময়ের জন্য (200ms)
  	নির্ভুলতা ক্লাস 0.5
  আরএমএস ভোল্টেজ: ±0.1%আরএমএস কারেন্ট: ±0.1%	P, Q, S: ±0.2%
  	পাওয়ার ফ্যাক্টর: ক্লাস 0.5
  	ভোল্টেজ বিচ্যুতি: 0.1%
  	ফ্রিকোয়েন্সি বিচ্যুতি: ±0.001Hz
  	যোগাযোগ
  	RS485, Modbus-RTU প্রোটোকল; ইথারনেট।
  	তিন-ফেজ ভারসাম্যহীনতা
  ভোল্টেজ ভারসাম্যহীনতা: ±0.15%	কারেন্ট ভারসাম্যহীনতা: ±1%
  পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ	পাওয়ার সাপ্লাই টার্মিনাল সেট এবং সিগন্যাল ইনপুট, আউটপুট টার্মিনাল সেটের মধ্যে 2kV/1min (RMS)
  	শেল এবং সমস্ত টার্মিনাল সেটের মধ্যে (40V এর কম রেফারেন্স ভোল্টেজ সহ টার্মিনাল সেট ব্যতীত) AC 4kV
  তাপমাত্রা	অপারেশন: -10℃~+55℃ স্টোরেজ: -30℃~+80℃
  	আর্দ্রতা
  ≤95%RH, কোন ঘনীভবন নেই, ক্ষয়কারী গ্যাস ছাড়া	উচ্চতা ≤ 2500m
