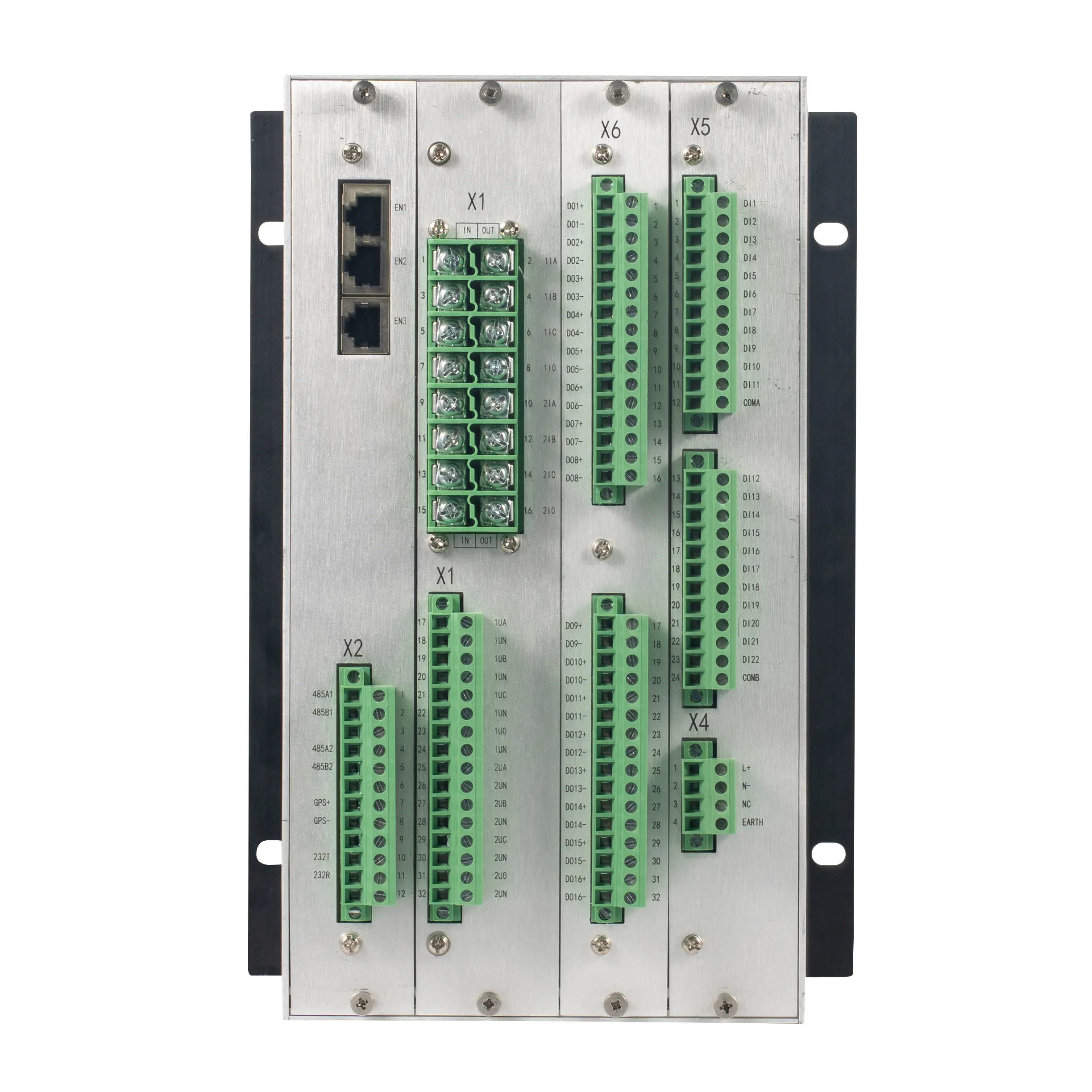

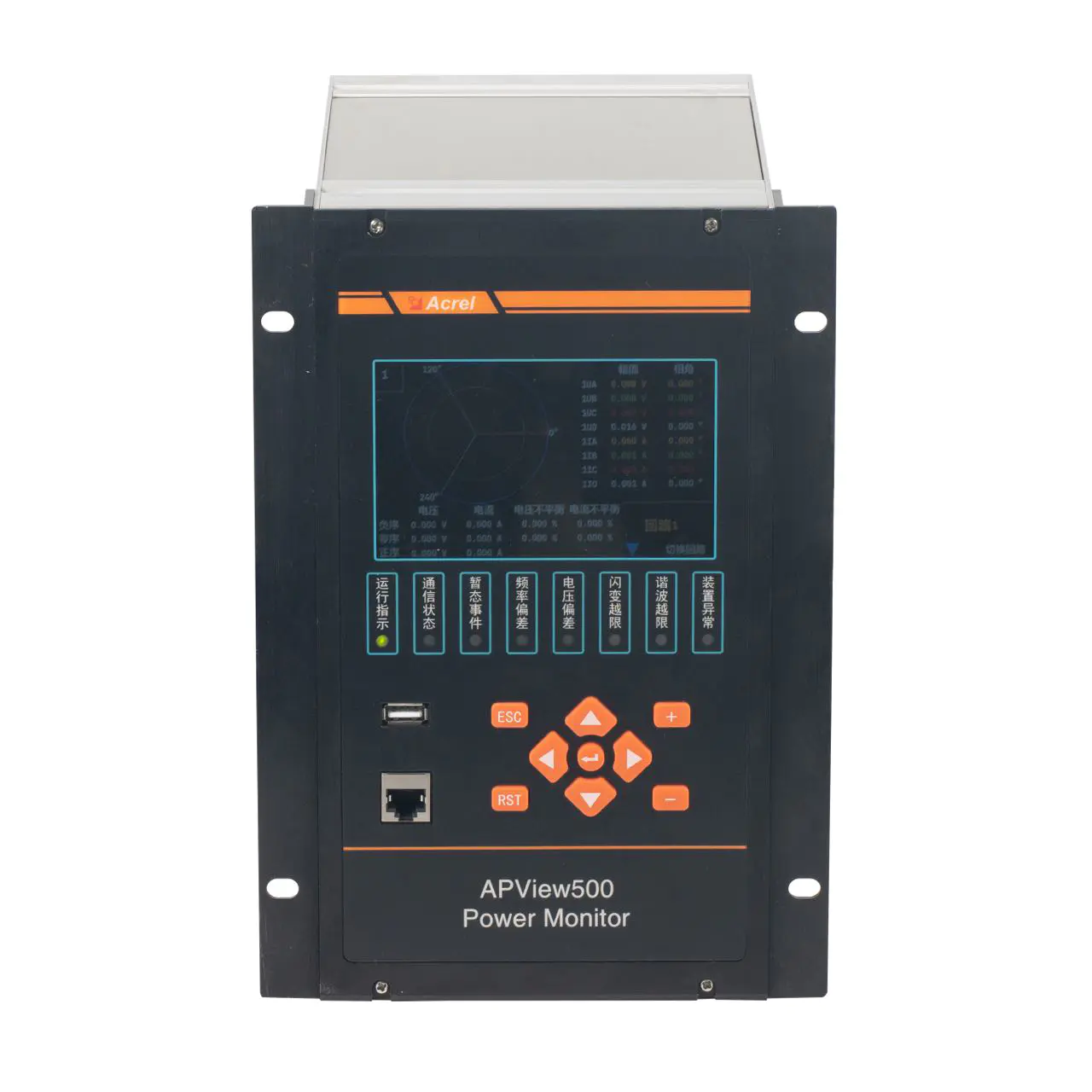

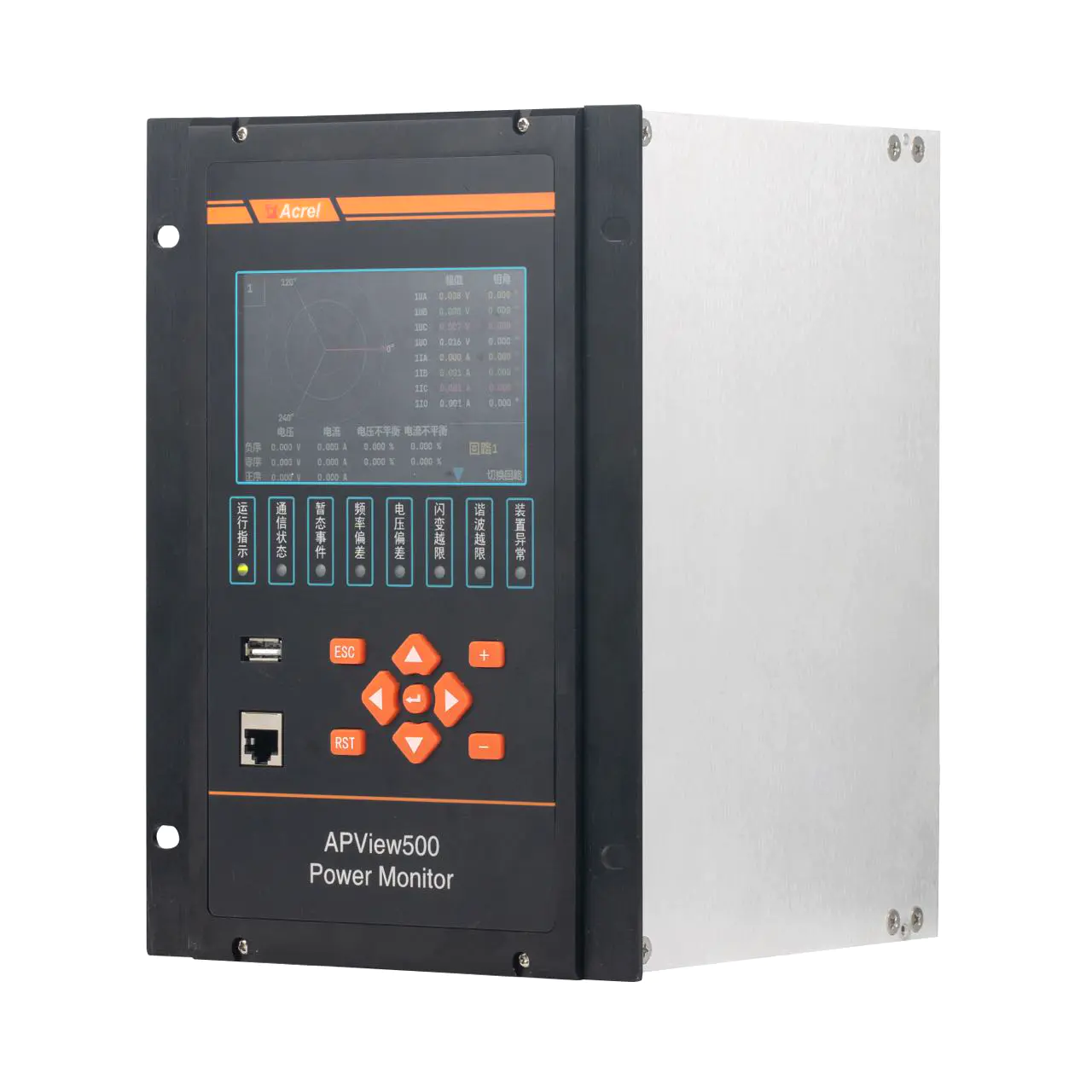

APView500 এসি থ্রি ফেজ সিটি অ্যাক্সেস প্যানেল মাউন্ট করা RS485 পাওয়ার অ্যানালাইজার

পণ্যের বর্ণনা

বর্ণনা

• Acrel APView500 একটি উচ্চ-নির্ভুলতা পাওয়ার কোয়ালিটি মনিটরিং ডিভাইস যা IEC61000-4-30 স্ট্যান্ডার্ড পূরণ করার জন্য ডিজাইন করা হয়েছে। এটি ব্যাপক মনিটরিং ক্ষমতা প্রদান করে, যার মধ্যে রয়েছে ২য়~৬৩তম হারমোনিক পরিমাপ, ওয়েভফর্ম স্যাম্পলিং, ভোল্টেজ ভারসাম্যহীনতা পর্যবেক্ষণ, ফ্লাকার পর্যবেক্ষণ এবং পরিমাপ নিয়ন্ত্রণ। ডিভাইসটি IEC61850 যোগাযোগ প্রোটোকল সমর্থন করে, যা আধুনিক পাওয়ার সিস্টেমে নির্বিঘ্ন একীকরণ নিশ্চিত করে। এর উন্নত বৈশিষ্ট্য এবং উচ্চ নির্ভুলতার সাথে, APView500 রাসায়নিক, ইস্পাত, ধাতুবিদ্যা, হাসপাতাল, ডেটা সেন্টার, পরিবহন এবং নির্মাণ শিল্পের মতো শিল্পের জন্য আদর্শ, যা পাওয়ার কোয়ালিটি বিশ্লেষণ এবং উন্নতির জন্য নির্ভরযোগ্য ডেটা সরবরাহ করে।

  স্পেসিফিকেশন

  ---

  প্রযুক্তিগত প্যারামিটার	মান
  রেটেড মান	এসি ভোল্টেজ: এসি/ডিসি২২০ভি, এসি/ডিসি ১১০ভি অন-স্টেট ডিসি ৪৮ভি
  	এসি কারেন্ট: এসি ১এ, ৫এ;
  ওভারলোড ক্ষমতা	১.২ইন, অবিচ্ছিন্ন কাজ
  	২০ বার ১ সেকেন্ডের জন্য
  পাওয়ার সাপ্লাই	রেটেড: এসি/ডিসি ২২০, এসি/ডিসি ১১০ভি অথবা ডিসি ৪৮ভি
  	অনুমোদিত বিচ্যুতি: -২০% থেকে +২০%
  	বিদ্যুৎ খরচ: ≤১৫W
  বিদ্যুৎ খরচ	≤০.৫ভিএ (একক ফেজ)
  পরিমাপের পরিসীমা	০-১.২ইন
  ডিজিটাল আউটপুট	যান্ত্রিক পরিষেবা জীবন: ≥১০০০ আউটপুট মোড: প্যাসিভ কন্টাক্ট
  	সুইচিং ক্ষমতা: ≤৪০০০W অথবা
  	≤৩৮৪ভিএ অন-স্টেট কারেন্ট: ≥১৬এ (এসি ২৫০ভি/ডিসি ২৪ভি)
  	অবিচ্ছিন্ন মোডে; ≥৩০এ স্বল্প সময়ের জন্য (২০০ms) নির্ভুলতা
  	ক্লাস ০.৫ আরএমএস ভোল্টেজ: ±০.১%
  আরএমএস কারেন্ট: ±০.১%	পি, কিউ, এস: ±০.২%
  	পাওয়ার ফ্যাক্টর: ক্লাস ০.৫
  	ভোল্টেজ বিচ্যুতি: ০.১%
  	ফ্রিকোয়েন্সি বিচ্যুতি: ±০.০০১Hz
  	যোগাযোগ
  	আরএস৪৮৫, মডবাস-আরটিইউ প্রোটোকল; ইথারনেট।
  	তিন-ফেজ ভারসাম্যহীনতা
  ভোল্টেজ ভারসাম্যহীনতা: ±০.১৫%	কারেন্ট ভারসাম্যহীনতা: ±১%
  পাওয়ার ফ্রিকোয়েন্সি সহ্য ভোল্টেজ	পাওয়ার সাপ্লাই টার্মিনাল সেট এবং সিগন্যাল ইনপুট, আউটপুট টার্মিনাল সেটের মধ্যে ২কেভি/১মিনিট (আরএমএস)
  	শেল এবং সমস্ত টার্মিনাল সেটের মধ্যে (রেফারেন্স ভোল্টেজ ৪০V এর কম টার্মিনাল সেট ছাড়া) এসি ৪কেভি
  তাপমাত্রা	অপারেশন: -১০°C ~ +৫৫°C স্টোরেজ: -৩০°C ~ +৮০°C
  	আর্দ্রতা
  ≤৯৫% আরএইচ, কোন ঘনীভবন নেই, ক্ষয়কারী গ্যাস ছাড়া	উচ্চতা ≤ ২৫০০মি
  মাত্রা ও ওয়্যারিং ডায়াগ্রাম	অ্যাপ্লিকেশন সিনারিও
